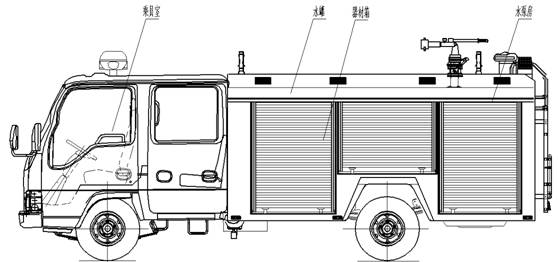

江鈴水罐消防車

載液量

水罐車載水2500kg

最大總質量

5815kg

最高車速

90km/h

消防泵額定流量

20L/s  1.0MPa

消防炮額定流量

水罐車：20L/s  1.0MPa

消防炮射程

水罐車：≥48m

比功率

85/5.815=14.6

接近角/離去角

23°/13°

發動機額定功率

85kw

發動機排量

2771ml

發動機排放標準

GB17691-2005國V

驅動形式

4×2

軸距

3360mm

駕駛室結構

平頭、四門，原裝雙排

最小轉彎半徑

≤14m

司乘人員數

2+3人

變速箱

手動

駕駛員位置

左置

設備

原車儀表板處設置消防操作儀表板及警燈控制盒，加裝

1、  警報器；

2、  取力器控制開關及指示燈；

3、  附加電源開關；

器材箱

器材箱位于乘員室后部?jī)蓚?cè)，設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下部設有翻轉踏板。

泵房

泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側下部設有翻轉踏板，保溫位置：安裝燃油加熱器（根據客戶需求選裝）

材質

優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作）

罐體固定

與底盤車架彈性連接

罐體設置

設直徑460mm人孔1個，帶有快速鎖定/開啟裝置，設DN65溢流口1個， 1個DN40水罐放余水口，配球閥，進出水口：設1個水罐到水泵進水管，DN100閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN40閥門，可氣動、手動控制

形式

常壓離心式

額定流量

20L/s @1.0MPa

出口額定壓力

1.0MPa

最大吸深

7m

引水裝置

自帶滑片泵

引水時間

最大吸深時≤35s

制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

最大仰/俯角

俯角≤-15°，仰角≥+45°

流量

20L/S

射程

≥48m

輔助照明

消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

頻閃燈

車身兩側安裝紅、藍兩色頻閃燈，上裝后部安裝35W消防探照燈1個火場照明

警示裝置

長排全紅警燈，安裝在駕駛室頂部警報器，其控制盒在駕駛員前下方
