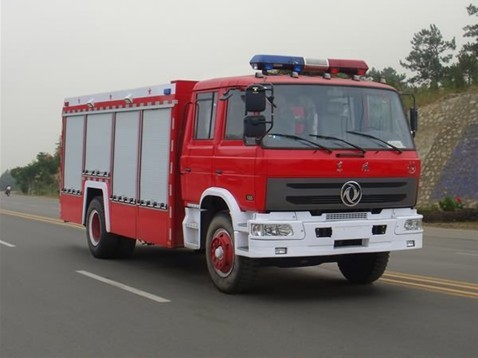

東風153消防車產品推介--湖北江南消防車廠家

【主要技術參數】

產品商標

江特牌

公告批次

229

產品名稱

JDF5150GXFSG60E型水罐消防車

產品號

ZJM013KK02K

總質量

14900

罐體容積

6.070

額定載質量

6070

外形尺寸

7900×2470×3390

整備質量

8380

貨廂尺寸

××

額定載客

準拖掛車總質量

駕駛室準乘人數

2+4

載質量利用系數

接近角/離去角

25/15

前懸/后懸

1205/2135

軸數

2

軸距

4500

軸荷

4900/10000

最高車速

85

其它

該車水罐載液量為6070kg;罐體容積:6.070立方米;罐體尺寸(長×寬×高):3535×1380×1300(毫米);消防員按75千克/人計算;后伸:60mm;側面防護及后下部防護裝置材料材質:Q235,裙邊結構;,后下部防護裝置離地高度:540mm.

【底盤技術參數】

底盤型號

EQ1141KJ

底盤名稱

載貨汽車底盤

商標名稱

東風牌

生產企業

東風汽車有限公司

外形尺寸

7600×2462×2710

輪胎數

6

接近角/離去角

25/18

輪胎規格

10.00-20,10.00R20

鋼板彈簧片數

8/10+8

前輪距

1940

燃料種類

柴油

后輪距

1860

排放標準

GB3847-2005,GB17691-2005第三階段

發動機型號

發動機生產企業

排量

功率

B190 30

B190 33

東風康明斯發動機有限公司

東風康明斯發動機有限公司

5900

5900

140

140

制動系統;行車制動系，雙回路氣動制動，駐車制動，彈簧儲能斷氣剎制動。輔助制動，發動機排氣制動。

底盤選裝和特殊要求：變速箱型號為173-09

改裝上裝：主要由取力器，駕駛室，器材箱，容罐，泵房，消防泵，消防炮及管路系統，電器系統，操縱系統等組成。

取力器

結構與形式

整體箱式，全功率，夾心式，強制可調式循環水冷，飛濺式油潤滑。

駕駛室

結構與形式

整體四開門雙排平頭，增設乘員室，共可乘坐6人（乘員室4人，駕駛室2人）

配備消防設施

警燈與報警器，對話機，空氣呼吸器，取力器開關

器材箱

結構與形式

內藏，整體矩形焊接，材質為優質碳板，內部設有網格式防蕩板，相鄰隔間設有入孔，罐頂也設有入孔，還高有溢流口，外流水口，排污口，液位指示器，內壁全做防腐處理。

載液量

水：6.07立方

泵房

結構與形式

全優質碳鋼框架焊接，內置骨架，外蒙皮，位于車輛尾部，左右后部均開門，并裝鋁合金簾子門。

配備消防設施

濾水器，集水器，分水器，水槍，異形接頭，消防鐵桶，吸水管板手等。也可根據特殊需要增加配備。如手抬機動泵，燃油加熱機等。

消防泵

型號

CB10/40上海雄真泵

結構與性能

結構

后置，雙活塞真空泵，電磁離合器

性能

流量40L/S，壓力1.0Mpa

引水時間≤35s，最大吸深為7m

消防炮

型號

PS40

性能

流量40L/s，射程≥60m，壓力≤1.0Mpa，俯仰角-22度至+81度，回轉角360度

管路系統

內進水管路

進水Ø125，水由罐體進入消防泵，在液罐與水泵間裝有Ø125手動蝶閥，容罐出水口處設有濾網

外進水管路

水泵后下方設有一個Ø125外進水口，接吸水管，管芽接口（捫蓋密封），引水口設有濾網片。

出水管路

水泵左右各設有一個出水口，后上方設有兩個出水口，低壓兩個出水口徑為Ø80，中壓兩個出水口徑為Ø65，快速接口。

放余水管路

容罐最低處設有放余水閥，水泵及取力器最低入也各設有放余水回水閥。

冷卻水管路

循環冷卻水管路，在水泵出水處設有進水閥，并在進水處設有回水閥。

電器系統

駕駛室頂部裝有長排警燈，駕駛室內設有100W報警器，對話機，車輛兩側上方前后裝有紅藍爆閃燈四個，同時在上方中部裝有照明燈共四只，下方裝有側標志燈帶回復反射器組合，器材箱及泵房裝有照明燈，車頂后部裝有火場照明 燈一只，車尾上方裝有后示廊燈。

操縱系統

附加儀表。開關集中布置在儀表板上，儀表板上裝有液壓指示器，轉速表，壓力表，真空表，儀表電源，前后照明燈，器材箱燈照明燈，泵房照明燈，水泵引水控制開關，儀表板左上方有文字對消防泵操作進行說明。

選裝部分

帶灑水功能，前沖，后灑等。
