| 江鈴16米高空作業車 主要技術參數 | |||
| 產品名稱/整車型號： | JDF5061JGKJ高空作業車 | 外型尺寸： | 7240×1950×2995(mm) |
| 底盤型號： | JX1060TSG23 | 貨廂尺寸： | ××(mm) |
| 總質量： | 5615(Kg) | 接近/離去角： | 27/14(°) |
| 額定質量： | (Kg) | 前懸后懸： | 1015/1855(mm) |
| 整備質量： | 5290(Kg) | 最高車速： | 95(km/h) |
| 發動機 | 發動機生產企業 | 排量 | 功率 |
| JX493ZLQ3 JX493ZLQ3A |
江鈴汽車股份有限公司 江鈴汽車股份有限公司 |
2771 2771 |
85 75 |
| 排放標準： | GB17691-2005國Ⅲ, GB3847-2005 | ||
| 軸數： | 2 | 前輪距： | 1385/1425(mm) |
| 軸距： | 3360 | 后輪距： | 1425(mm) |
| 輪胎數： | 6 | 輪胎規格： | 7.00R16LT,7.00-16LT |
| 燃料種類： | 柴油 | 彈簧片數： | 7/5+5 |
| 軸荷： | 1960/3655 | 駕駛室乘人數： | 2+3 |
| 整車備注： | 前伸920mm,后伸420mm. | ||

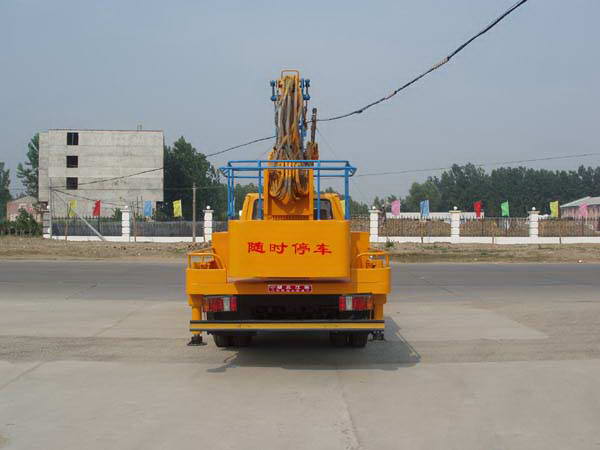

| 多方位圖： |  | ||
| 江鈴16米高空作業車專用性能： | 1.江鈴16米高空作業車最大作業高度16米，作業半徑7.1米
2.工作斗最大承載量為200kg 3.四個液壓伸展支腿，每個可獨立操作調平，采用進口換向閥及液壓油缸，換向平穩，操作靈活方便，支腿與工作臂互鎖，安全可靠防止操作過位。裝有手油門，可選裝應急泵，工作探照燈。 4.標配1噸吊鉤，折疊式三節臂，360度全回轉旋平臺，操作平臺，工作斗均可操作。 5.江鈴16米高空作業車采用江西五十鈴雙排座底盤系列加上裝而成，高端配置，轎車式設計，豪華內飾。 | ||
| 需要更多江鈴高空作業車資料及江鈴高空作業車圖片，江鈴高空作業車價格請直接與我公司聯系，我們會為您提供最好的服務!銷售熱線：135 9784 9802 商務QQ：274194667
高空作業車產品目錄http://www.nmsanzhi.com/prodlist6.html 相關16米高空作業車推薦：江鈴高空作業車 東風高空作業車 五十鈴高空作業車 慶鈴高空作業車 | |||
車輛免征信息查詢
|
廠牌型號 |
車輛類別 |
免稅圖冊 |
頁號 |
| JDF5061JGKJ | 高空作業車 | 第十六冊 (2009年第一冊) |
19 |
| 湖北江南技術規范確認書 | |||
| 一：江鈴高空車型（16米高空作業車) | |||
| 選用底盤：JX10060TSG23 整車型號：JDF5060JGKJ | |||
| 底盤生產廠： | 江鈴汽車股份有限公司 | 底盤型號：JX1060TSG23 | 發動機型號及功率：JX493ZLQ3(A)/85kw(75kw) |
| 驅動形式：4*2 | 前輪距：1385mm | 后輪距：1425mm | 鋼板彈簧片數（前/后）：7/5+5 |
| 軸距：3360mm | 輪胎規格：7.00R16LT/7.00-16LT | 駕駛室準乘人數：5 | |
| 制動系統：行車制動系，液壓真空助力制動：駐車制動，中央鼓式制動 | 排放標準：國三 | ||
| 改裝上裝：特色說明，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖 | |||
| 臂架 | 臂架型式：三節折臂式 | 采用高強度低合金鋼板制作而成，對受力集中處均做過強處理，變幅范圍0～70度，上臂變幅范圍0～70度，小臂變幅范圍0～90度，結構緊湊，機動性好，作業范圍大 | |
| 變幅范圍 | 最大作業半徑：7000mm，最大作業半徑時的作業高度9000mm | 最大作業高度：16000mm，最大作業高度時的作業半徑：2000mm | |
| 回轉 | 型式：±360度，連續，液壓油管不扭結 | 回轉速度：≤2r/min，采用低速大扭矩?cái)[線馬達接合行星齒輪減速機，配液壓強力制動系統 | |
| 支腿 | 型式：H型支腿，前后支腿均可外伸 | 縱向跨距：3300mm，橫向跨距：3380mm，支腿跨距大，穩定性好 | 支腿爆閃燈，用于作業時支腿示廊，發出光報警信號 |
| 起吊性能 | 最大起吊質量：1000kg | 伸縮式起重臂，伸長量1000mm，最大起吊高度：8400mm | 低速大扭矩?cái)[線液壓馬達接合行星齒輪減速機，配液壓制動系統 |
| 工作平臺 | 額定載荷：限載200kg | 調平形式：外置拉桿強制調平，拉桿長度可調節 | 工作平臺底板采用防滑鋼板，工作斗后置，方便人員進出，降低整車重心 |
| 液壓系統 | 額定工作壓力：16Mpa，壓力隨負載自動調節 | 支腿閥配有油壓表，可時刻顯示系統液壓壓力 | 油缸鎖止功能：臂架油缸帶雙向平衡閥，支腿油缸帶雙向液壓鎖，防止臂架/支腿自動沉降 |
| 液壓系統配有進回油過濾芯，保證液壓油品質 | 液壓油箱配有液溫一體表，可時刻檢測液壓油油量及油溫 | 系統設過載保護閥，油壓超過定值，自動卸載 | |
| 下車操縱系統 | 支腿操作閥：四支腿水平及垂直伸縮均可單獨運動也可以聯動，適應能力強，跨距大，穩定性好，支腿閥設有上車操作和下車操作轉換控制手柄，實現上下車互鎖 | ||
| 上車操縱系統 | 臂架控制系統采用雙并聯液壓回路，轉臺和工作平臺雙位操作，可相互轉換，轉臺操作具有轉換功能 | ||
| 上車液壓閥操作手柄帶液壓油流量控制功能，通過控制手柄的位移量，可控制臂架的起落速度，減少?zèng)_擊，當操作手柄上壓或上提到最大位置時，將獲得臂架的最快速度 | |||
| 臂架操作手柄帶自動復位機能，且各操作動作相互獨立 | |||
| 選裝：帶電液比例調速閥的電子控制系統：臂架動作電磁閥控制，實現各個動作的無極調整，選配無線遙控操作，遠程控制發動機啟動、節約能源 | |||
| 外形尺寸： | 7240*1950*2995mm | ||
