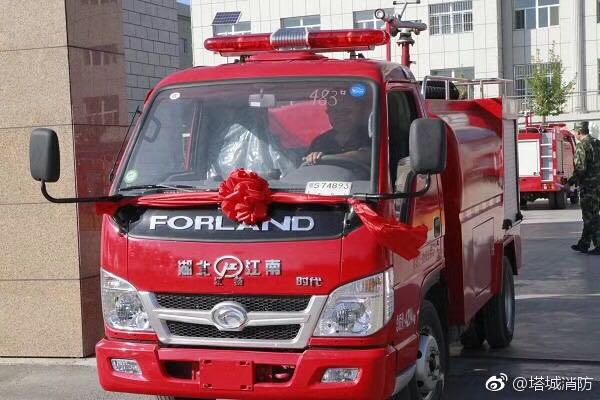

江特牌小型消防車在塔城消防支隊舉行配發儀式

 福田小型消防車詳細描述

主要性能

一、  整車,

1.  外廓尺寸：4775 mm×1690 mm×2710 mm

2.  乘員人數：2

3.  水罐：容積1860 L

4.  水泵：流量40m³/h，功率9.25kw

5.  水炮：射程≥30m。

二、  底盤

1.  型號：福田 BJ1042V9JB5-A1

2.  驅動型式：4×2

3.  軸距：2600mm

發動機：型號為4A2-68C50，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機

l     額定輸出功率為：50KW

l     排放標準：國Ⅴ

4.  變速箱：機械式手動變速箱，5個前進檔

5.  轉向系統：左置，液壓助力轉向，

6.  制動系統

l     駐車制動：中央鼓式制動

7.  最高車速：90km/h

8.  取力器：側取力器，手動軟軸控制。

三、  駕乘室

1.  結構：平頭駕駛室，固定型。

2.  布局：?jiǎn)闻烹p門，乘員人數為2。

3.  設備：除原車設備外，還裝有取力器開關等。

四、  上裝

(一)        罐體

1.  容積：1860L（水）。

2.  結構：

l     方圓焊接結構，內設防蕩板和防浪孔。

l     人孔及人孔蓋1套，直徑φ500 mm。

l     出水口1個，位于罐體底部，通徑為DN50。

3.  材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。（根據客戶需要：內壁可做防腐處理，經久耐用。）

4.     設備：

l     人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。

l     出水閥：手動控制

l     頂部：采用防滑花紋鋼板，兩邊不銹鋼護欄，確保人員安全。

l     尾部：配備可供作業人員上下的爬梯。

五、  水泵及水路系統

1．    水泵

l     型號：65QZ-40/50

l     安裝位置：車架下右側

l     流量及功率：40m³/h @9.25kw

l     自吸時間：≤90秒（4米吸深時）

2．    灑水管路

l     罐出水管路：DN50，帶手動球閥，右置向右

l     外吸水管路：DN50，右置向右

l     炮出水管路： DN50，帶手動球閥，后置向上

l     水帶出水管路： DN50，帶手動球閥，右置向右

l     消防接口：DN65,帶管牙接口，右置向右

六、  電氣系統

1.    尾部裝有符合國家標準的組合尾燈和牌照燈。

2.    操縱系統：取力器操作桿，安裝在駕駛室。

七、  隨車基本配備清單

八、  整車涂裝

l     綠化噴灑車的外表噴涂白底藍條；

九、  隨車文件資料

底盤使用說明書（1份）

底盤維修手冊（1份）

底盤質量保修卡（1份）

底盤合格證（1份）

隨車維修工具清單（1份）

消防泵使用維修說明書（1份）

綠化噴灑車使用說明書

綠化噴灑車合格證

綠化噴灑車交接清單
